Abstrak
Berdasarkan data pengiraan kejuruteraan sebenar, kertas kerja ini membentangkan analisis mendalam-parameter teknikal dan ciri prestasi tiga sistem-Kenderaan Berpandu (RGV) Rel tipikal: konfigurasi-kelajuan tinggi, standard-kelajuan dan-berat. Melalui penilaian kuantitatif tingkah laku kinematik, kecekapan operasi, dan permintaan kuasa, kajian ini menyediakan rujukan teknikal profesional untuk pemilihan RGV, pengoptimuman konfigurasi, dan penilaian prestasi dalam sistem logistik pembuatan.
1. Pengenalan: Kedudukan Teknikal Sistem RGV dalam Logistik Pembuatan Moden
Rel-Kenderaan Berpandu (RGV), sebagai bahan teras-peralatan pengendalian dalam sistem logistik automatik, secara langsung menentukan kecekapan sistem keseluruhan dan kelajuan tindak balas. Di bawah latar belakang pembuatan pintar, sistem RGV telah berkembang daripada-alat pengangkutan fungsi tunggal kepada sistem elektromekanikal yang kompleks yang menyepadukan kedudukan tepat, penjadualan pintar dan pemantauan keadaan.
Penilaian prestasi sistem RGV mestilah berdasarkan pengiraan saintifik dan kuantitatif. Petunjuk teknikal utama termasuk:
Prestasi kinematik: kelajuan, pecutan, masa dan jarak pecutan/nyahpecutan
Kecekapan operasi:-masa kitaran tunggal dan pemprosesan setiap jam
Parameter struktur: lejang pemindahan, jarak rak dan panjang operasi
Prestasi kawalan: ketepatan kedudukan dan masa tindak balas komunikasi
Prestasi kuasa: kuasa motor dan kapasiti beban
Berdasarkan data pengiraan kejuruteraan sebenar, kertas kerja ini menjalankan analisis teknikal yang komprehensif bagi tiga konfigurasi RGV yang mewakili.
2. Parameter Teknikal Asas Tiga Konfigurasi RGV Biasa
Melalui analisis sistematik data kejuruteraan, tiga konfigurasi RGV perwakilan dengan ciri yang berbeza secara ketara dikenal pasti, setiap satu sesuai untuk senario aplikasi tertentu.

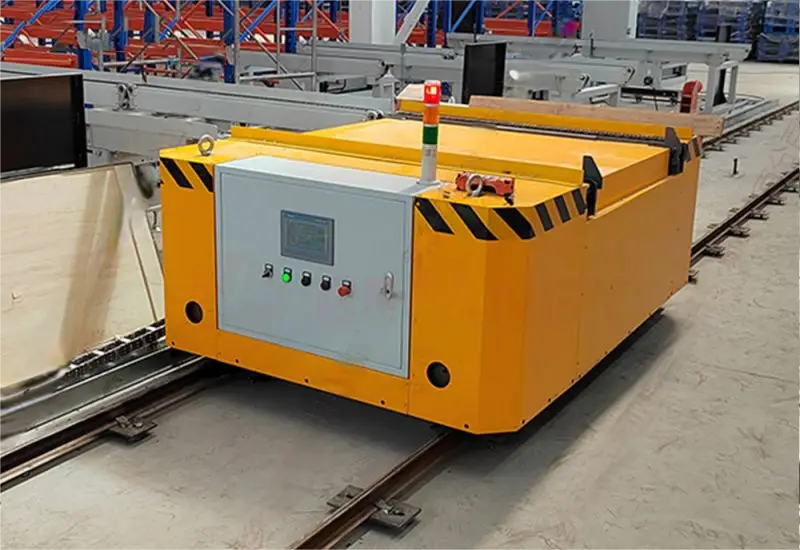

2.1 RGV-Kelajuan Tinggi (Konfigurasi A)
Senario aplikasi:

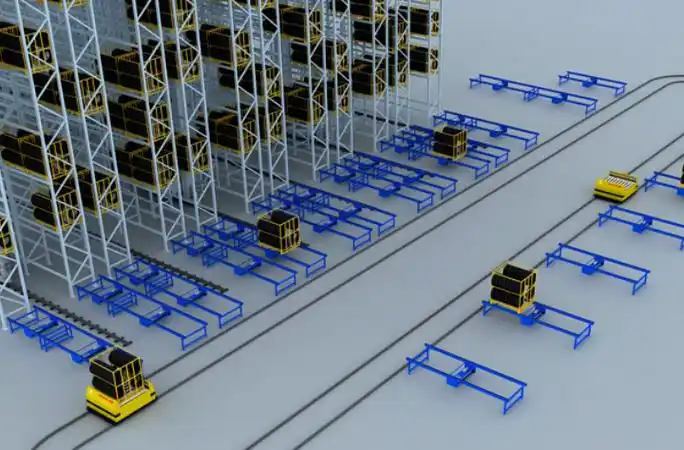

Gudang dan barisan pengeluaran automatik yang memerlukan kelajuan tindak balas yang tinggi dan kitaran operasi yang singkat, seperti industri pembuatan elektronik dan farmaseutikal.
| Parameter | Nilai | Unit | Teguran |
|---|---|---|---|
| Kelajuan perjalanan | 160 | m/min | Bersamaan dengan 2.67 m/s |
| Kelajuan penghantar | 30 | m/min | Bersamaan dengan 0.5 m/s |
| Pecutan perjalanan | 0.5 | m/s² | Aksel/decel simetri |
| Pecutan penghantar | 0.5 | m/s² | Aksel/decel simetri |
| Pindahkan strok | 1.4 | m | Jarak pemindahan beban |
| Jarak rak | 1.45 | m | Jarak unit kerja |
| Masa penentududukan | 2 | s | Kedudukan ketepatan |
| Masa komunikasi | 3 | s | Interaksi pengawal |
| Masa penghantar | 7 | s | Penyampaian bantu |
| Beban biasa | 300 | kg |
2.2 Standard-RGV Kelajuan (Konfigurasi B)
Senario aplikasi:
Sistem logistik dengan beban kerja sederhana dan kepekaan kos yang kuat, seperti pembuatan jentera am dan pemprosesan makanan.
| Parameter | Nilai | Unit | Teguran |
|---|---|---|---|
| Kelajuan perjalanan | 80 | m/min | Bersamaan dengan 1.33 m/s |
| Kelajuan penghantar | 12 | m/min | Bersamaan dengan 0.2 m/s |
| Pecutan perjalanan | 0.5 | m/s² | Sama seperti Config. A |
| Pecutan penghantar | 0.5 | m/s² | Sama seperti Config. A |
| Pindahkan strok | 1.55 | m | Sikit lagi |
| Masa penentududukan | 2 | s | Sama seperti Config. A |
| Masa komunikasi | 3 | s | Sama seperti Config. A |
| Masa penghantar | 7 | s | Sama seperti Config. A |
| Beban biasa | 300 | kg |

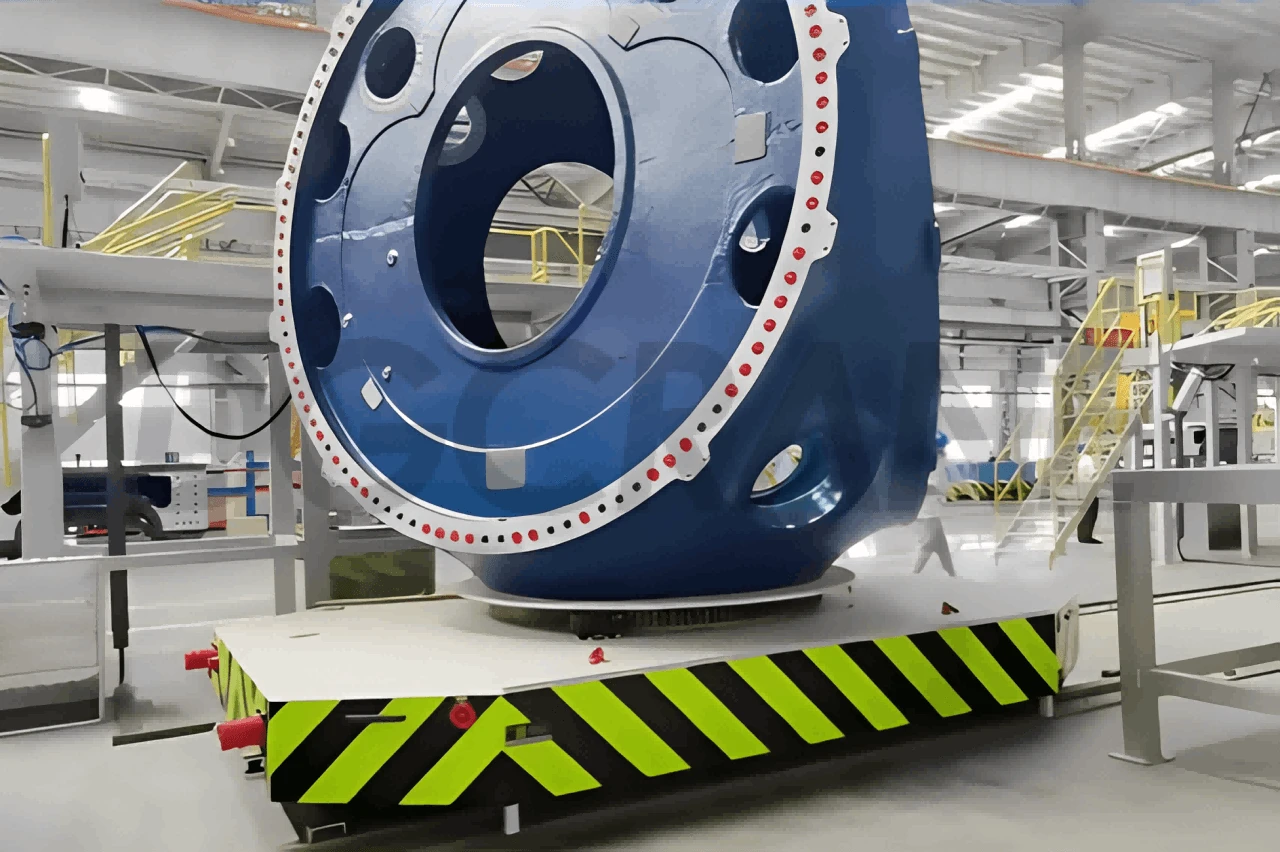

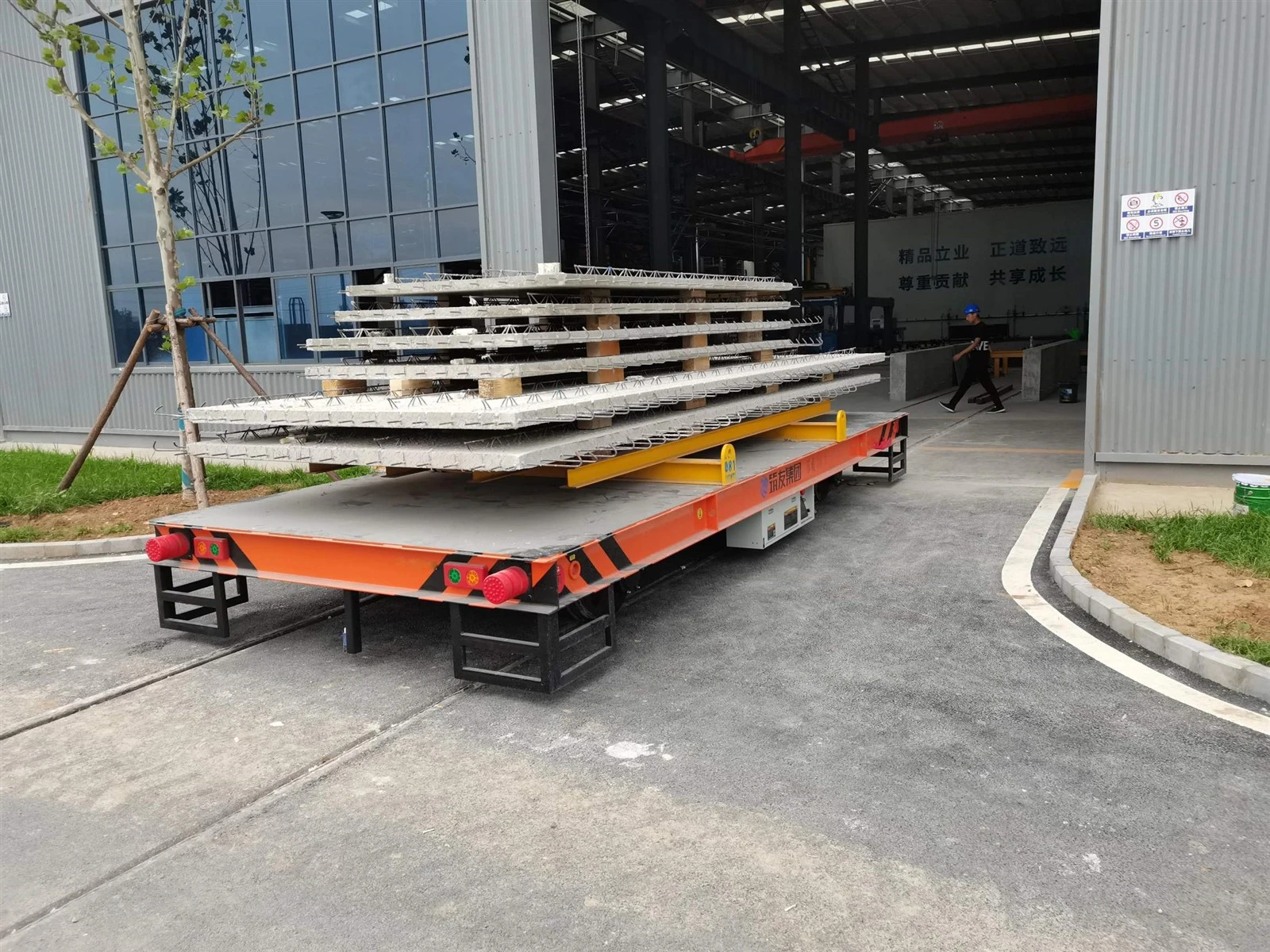

2.3-RGV Tugas Berat (Konfigurasi C)
Senario aplikasi:
Pengendalian bahan berat dalam pembuatan automotif, jentera berat dan-gudang komponen yang besar.
| Parameter | Nilai | Unit | Teguran |
|---|---|---|---|
| Kelajuan perjalanan | 120 | m/min | Bersamaan dengan 2.00 m/s |
| Kelajuan penghantar | 30 | m/min | Bersamaan dengan 0.5 m/s |
| Pecutan perjalanan | 0.5 | m/s² | Dioptimumkan untuk memuatkan |
| Pecutan penghantar | 0.4 | m/s² | Perlindungan kargo |
| Muatan kapasiti | 700 | kg | Reka bentuk beban-tinggi |
| Menyampaikan jarak | 30 | m | Jarak-jauh |
| Pindahkan strok | 1.9–11.7 | m | Pukulan boleh ubah |
| Masa penentududukan | 2 | s | Ketepatan yang tinggi |
| Masa komunikasi | 1 | s | Protokol yang dioptimumkan |
| Masa penghantar | 7 | s |
3. Pengiraan Parameter Utama dan Perbandingan Prestasi
3.1 Prestasi Kinematik: Kelajuan, Pecutan dan Masa
Prestasi kinematik ialah asas untuk menilai tindak balas dinamik sistem RGV.
Masa pecutan ke kelajuan maksimum:
t_a=V_maks / a
Jarak pecutan ke kelajuan maksimum:
S_a=V_maks^2 / (2 * a)
Untuk pecutan dan nyahpecutan simetri, jumlah jarak perjalanan dan jumlah masa bagi kitaran pecutan–kelajuan malar–penyahpecutan lengkap mesti dikira dalam segmen berdasarkan hubungan antara jarak perjalanan sebenar L dan 2 * S_a.
Perbandingan parameter kinematik:
| Parameter | Konfigurasi. A | Konfigurasi. B | Konfigurasi. C |
|---|---|---|---|
| Kelajuan perjalanan maksimum (m/s) | 2.67 | 1.33 | 2.00 |
| Pecutan perjalanan (m/s²) | 0.5 | 0.5 | 0.5 |
| Masa untuk kelajuan maksimum (s) | 5.33 | 2.66 | 4.00 |
| Jarak ke kelajuan maksimum (m) | 7.11 | 1.77 | 4.00 |
| Kelajuan penghantar maksimum (m/s) | 0.50 | 0.20 | 0.50 |
| Pecutan penghantar (m/s²) | 0.5 | 0.5 | 0.4 |
Analisis:
Jarak pecutan Konfigurasi A (7.11 m) jauh lebih besar daripada Konfigurasi B (1.77 m). Dalam -operasi jarak pendek (cth, kurang daripada 15 m), Konfigurasi A mungkin tidak mencapai kelajuan maksimumnya, mengehadkan kelebihan-kelajuan tingginya. Konfigurasi C terletak di antara keduanya tetapi mesti mempertimbangkan-kesan beban berat pada profil pecutan sebenar.
3.2 Kecekapan Operasi: Analisis Masa Kitaran
Masa operasi-tunggal kitaran ialah penunjuk teras kecekapan RGV.
Model masa kitaran ringkas:
T_cycle=T_travel_OA + T_load + T_travel_AB + T_unload + T_travel_BO
Di mana masa perjalanan bergantung pada jarak, kelajuan dan pecutan, dan masa muat/punggah termasuk kedudukan, komunikasi dan penghantaran.
Anggaran masa operasi tetap:
Konfigurasi A dan B:
T_tetap ≈ 2 s + 3 s + 7 s=12 s
Konfigurasi C:
T_tetap ≈ 2 s + 1 s + 7 s=10 s
Contoh pengiraan (L1=20 m, L2=15 m):
Konfigurasi A: kira-kira 75 s
Konfigurasi B: kira-kira 95 s
Konfigurasi C: kira-kira 82 s
Daya pemprosesan setiap jam teoritikal:
Q_hour=3600 / T_cycle
Konfigurasi A: ~48 kitaran/jam
Konfigurasi B: ~38 kitaran/jam
Konfigurasi C: ~44 kitaran/jam
Kesimpulan:
Untuk operasi-jarak sederhana, konfigurasi-kelajuan tinggi mencapai masa kitaran terpendek dan daya pemprosesan tertinggi. Konfigurasi tugas berat-diikuti kerana kelajuan yang agak tinggi dan masa operasi tetap yang berkurangan, manakala konfigurasi standard menawarkan kecekapan yang lebih rendah tetapi kelebihan kos yang lebih baik.
3.3 Prestasi Kuasa: Anggaran Permintaan Kuasa
Permintaan kuasa motor terutamanya ditentukan oleh pecutan inersia, rintangan geseran dan rintangan cerun (jika ada). Anggaran awal memfokuskan pada kuasa pecutan.
Anggaran kuasa maksimum semasa pecutan:
P_maks ≈ ( (M_jumlah * a + F_geseran) * V_maks ) / eta
di mana:
M_total ialah jumlah jisim (kenderaan + beban),
a ialah pecutan,
F_geseran ialah anggaran daya geseran,
V_max ialah kelajuan maksimum,
eta ialah kecekapan penghantaran (diandaikan 0.8).
Anggaran perbandingan:
| Konfigurasi. | Kenderaan (kg) | Beban (kg) | Jumlah (kg) | Kelajuan Maks (m/s) | Accel. (m/s²) | Kuasa (kW) |
|---|---|---|---|---|---|---|
| A | 300 | 300 | 600 | 2.67 | 0.5 | ~2.5 |
| B | 280 | 300 | 580 | 1.33 | 0.5 | ~1.2 |
| C | 800 | 700 | 1500 | 2.00 | 0.5 | ~6.0 |
Analisis:
Konfigurasi C menunjukkan permintaan kuasa yang lebih tinggi dengan ketara disebabkan oleh beban berat dan kelajuan tinggi, memberi kesan langsung kepada sistem pemanduan, bekalan kuasa, reka bentuk rel dan kos keseluruhan. Konfigurasi A membentangkan permintaan kuasa sederhana sejajar dengan kedudukan prestasinya, manakala Konfigurasi B mempunyai keperluan pengurusan tenaga dan haba yang paling rendah.
4. Perbandingan Komprehensif dan Strategi Pemilihan
| Dimensi | Konfigurasi. A | Konfigurasi. B | Konfigurasi. C |
|---|---|---|---|
| Kelebihan teras | Kecekapan maksimum | Kos-berkesan | Kapasiti beban tinggi |
| Had | Penggunaan kelajuan jarak pendek- | Kelajuan mutlak yang lebih rendah | Kuasa tinggi dan kos |
| Penggunaan biasa | Daya-tinggi, talian JIT | Sistem sensitif belanjawan-. | Automotif, industri berat |
| Fokus pemilihan | Laju, takt masa | Kos, kestabilan | Beban, fleksibiliti |
5. Kesimpulan dan Arah Pengoptimuman
Melalui pengiraan kuantitatif dan analisis teknikal bagi tiga konfigurasi RGV tipikal, kajian ini mendedahkan perbezaan prestasi intrinsik dan sempadan aplikasinya.
Tiada konfigurasi "terbaik", hanya konfigurasi "paling sesuai". Pemilihan harus tertumpu pada keamatan logistik, ciri bahan, susun atur sistem dan pulangan pelaburan.
Prestasi RGV bergantung bukan sahaja pada parameternya sendiri, tetapi juga pada kerataan rel, algoritma penjadualan, kependaman komunikasi dan penyegerakan dengan peralatan huluan dan hiliran. Sistem RGV berkelajuan tinggi-terutamanya memerlukan persekitaran operasi yang sangat stabil dan strategi penjadualan lanjutan.
Arah pengoptimuman masa hadapan termasuk:
Konfigurasi parameter dinamik berdasarkan beban dan keutamaan tugas
Pemulihan tenaga, terutamanya untuk-sistem RGV tugas berat
Penyelenggaraan ramalan menggunakan data arus motor, getaran dan suhu
Kesimpulannya, pengiraan prestasi saintifik dan analisis parameter membentuk asas reka bentuk dan pemilihan sistem RGV yang berjaya. Jurutera harus membuat keputusan termaklum dengan menggabungkan penunjuk kuantitatif dengan keperluan logistik khusus.
